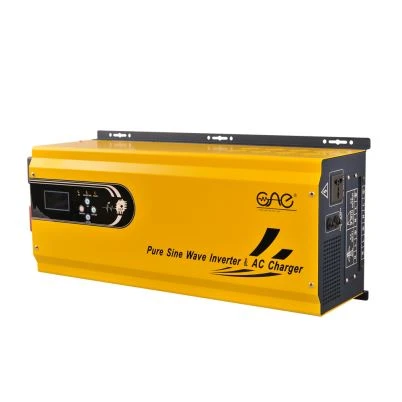

3000w 24v ソーラーインバーター充電器

説明の便宜上、パルス幅変調波の場合だけを見てみましょう。 図6に示すように、定格出力電圧が設定されている場合、三角波の基準電圧はUN、つまり直流電圧UNに三角波が重畳されます。 安定したレギュレーションにはフィードバック信号が必要であるため、UPS が定格電圧を出力する場合、この電圧 UN がフィードバック信号として使用されます。 このとき、一例としてのパルス幅変調の波形幅をｔＮとする。 出力電圧が上昇した場合、三角波電圧の上昇量が大きくなるように、負帰還信号電圧 UN を UH まで上昇させるように設定します。

ΔU=UH-UN (6)

つまり、コンパレータ入力の正弦波が変わらない場合、三角波はΔUだけ上にシフトするため、必然的にこの時点で正弦波が三角波よりも高い領域が減少し、図に示すように、パルス幅変調波の幅が tN から tH に減少すると、いくつかのプロセスの後、増加した電圧は通常の値に戻ります。 出力電圧が低下すると三角波の基準電圧が低下し、三角波より高い正弦波の面積が大きくなり、パルス幅変調波の幅がtNからtLまで増加し、いくつかのプロセスを経て、低下した電圧は通常の値に戻ります。

ぜひご覧いただき、私たちをよりよくご理解ください。

良い１日を！
