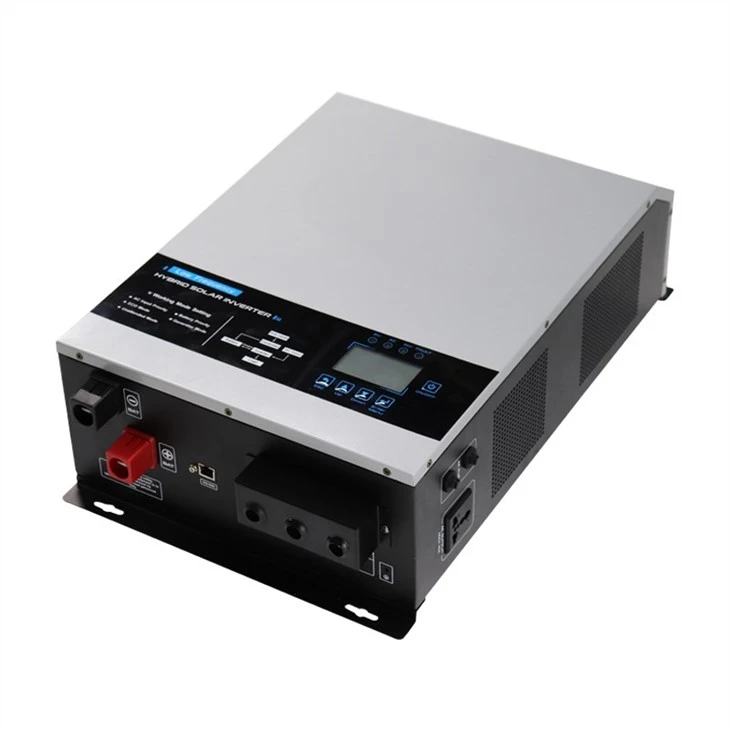

MPPTコントローラー付きソーラーパワーインバーター

MPPTコントローラー12v 24v 48vを備えたTGシリーズ太陽光発電インバーター

電力用周波数機と高周波機の原理解析

商用周波数インバータ回路では、主回路の三相交流入力が転流インダクタンスを介して 3 つの SCR ブリッジ アームで構成される整流器に接続され、直流電圧に変換され、出力直流電圧値が調整されます。整流器ブリッジ SCR の導通角を制御します。 . SCRは半制御デバイスに限定されているため。 制御システムは、ターンオン ポイントのみを制御できます。 SCR がオンになると、ゲート ドライバがリッジを撤回しても、オフにすることはできません。 電流がゼロになった後にのみ自然にオフにすることができるため、そのオンとオフは電源周波数サイクルに基づいています。 高頻度のターンオンおよびターンオフ制御はありません。 SCR 整流器は降圧整流器であるため、インバータが出力する DC バス電圧の AC 電圧は、入力 AC 電圧よりも低くなります。 出力相電圧が 220V の一定電圧を得るには、インバータ出力に昇圧絶縁トランスを追加する必要があります。

対照的に、高周波インバータ整流はブースト整流に属し、出力 DC バスの電圧は入力ライン電圧のピーク値よりも高く、一般的に約 800 V です。 バッテリーがバスに直接接続されている場合は、標準のバッテリー セクションが必要です。 その数は 67 ノットを必要とし、実際の適用には大きな制限があります。
